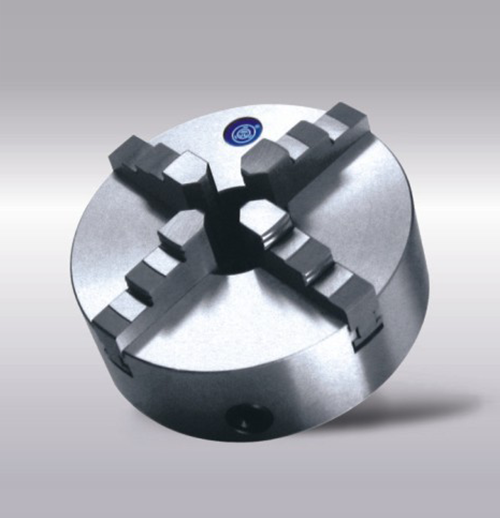

DK12 四爪自定心卡盤
適用范圍DK12型德標四爪自定心卡盤按照DIN6350標準生產，適用于德國標準的主軸，并可以另外選配前鎖式規格。DK12系列四爪自定心卡盤適用于具有一定批量的各種正方型、 八棱型等零件的加工，可自動定心，快速夾緊。K12型配帶正 爪和反爪各一副，可分別使用。
聯系我們
規格/型式 | D1 | D2 | D3 | H | H1 | H2 | h | z-d |
DK1280 | 56 | 67 | 16 | 66 | 50 | - | 3 | 3-M6 |
DK12100 | 70 | 83 | 22 | 74. 5 | 55 | - | 3 | 3-M8 |
DK12125 | 95 | 108 | 30 | 84 | 58 | - | 4 | 3-M8 |
DK12160 | 125 | 140 | 45 | 95 | 65 | - | 4 | 6-M10 |
DK12160A | 125 | 140 | 45 | 109 | 65 | 71 | 4 | 6-M10 |
DK12200 | 160 | 176 | 65 | 109 | 75 | - | 4 | 6-M10 |
DK12200A | 160 | 176 | 65 | 122 | 75 | 80 | 4 | 6-M10 |
DK12250 | 200 | 224 | 80 | 120 | 80 | - | 5 | 6-M12 |
DK12250A | 200 | 224 | 80 | 134. 5 | 80 | 86 | 5 | 6-M12 |
DK12315 | 260 | 286 | 104 | 131. 5 | 90 | - | 5 | 6-M16 |
DK12315A | 260 | 286 | 104 | 148. 5 | 90 | 96. 5 | 5 | 6-M16 |
DK12400 | 330 | 362 | 136 | 157. 5 | 100 | - | 5 | 6-M16 |
DK12400A | 330 | 362 | 136 | 167 | 100 | 108. 5 | 5 | 6-M16 |
DK12500A | 420 | 458 | 200 | 203 | 115 | 123 | 6 | 6-M16 |
DK12630A | 545 | 586 | 260 | 218 | 130 | 138 | 7 | 6-M16 |
DK12800A | 710 | 760 | 385 | 249 | 148 | 158 | 8 | 6-M20 |
DK121000A | 910 | 950 | 460 | 266 | 165 | 175 | 8 | 6-M24 |
