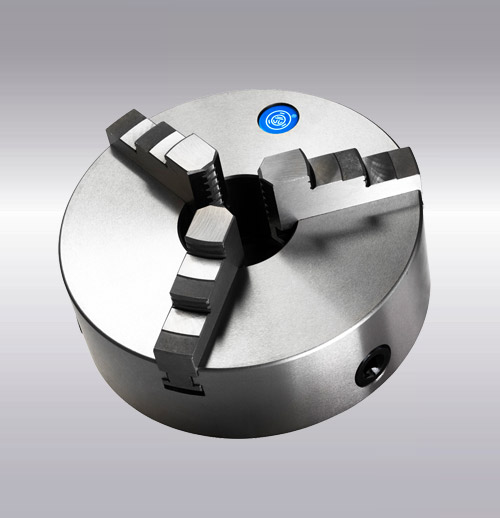

俄標三爪卡盤
適用范圍俄標K11系列三爪自定心卡盤，符合「OCT2675標準，采用 短圓柱連接形式，卡爪型式有整體爪和A型分離爪，A型分 離爪符IS03442標準，也可以根據用戶提供軟爪，經隨機配 車(磨)后，可獲得較高定心精度。
聯系我們
產品詳情“更多特殊定制需求，請聯系我們”

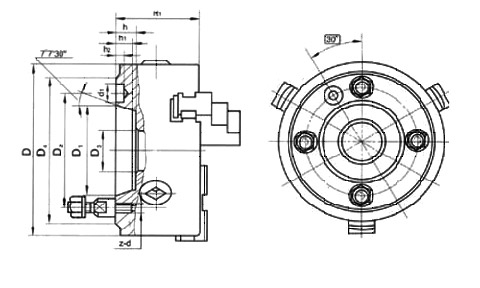

| 規格/型式 | D | D1 | D2 | D3 | D4 | H1 | h | h1 | h2 | d1 | z-d |
| 7100-0033П | 200 | 106.375 | 133.4 | 60 | 170 | 88 | 16 | 13 | 6.5 | 19.5 | 4-M12 |
| 7100-0035П | 250 | 106.375 | 133.4 | 70 | 170 | 95 | 16 | 13 | 6.5 | 19.5 | 4-M12 |
| 7100-0037П | 250 | 139.719 | 171.4 | 80 | 220 | 95 | 18 | 14 | 8 | 24.2 | 4-M16 |
| 7100-0039П | 315 | 106.375 | 133.4 | 100 | 170 | 112 | 16 | 13 | 10 | 19.5 | 4-M12 |
| 7100-0041П | 315 | 139.719 | 171.4 | 100 | 220 | 112 | 18 | 14 | 8 | 24.2 | 4-M16 |
| 7100-0043П | 400 | 139.719 | 171.4 | 130 | 220 | 122 | 18 | 14 | 8 | 24.2 | 4-M16 |
| 7100-0045П | 400 | 196.869 | 235 | 130 | 290 | 122 | 20 | 16 | 10 | 29.4 | 6-M20 |

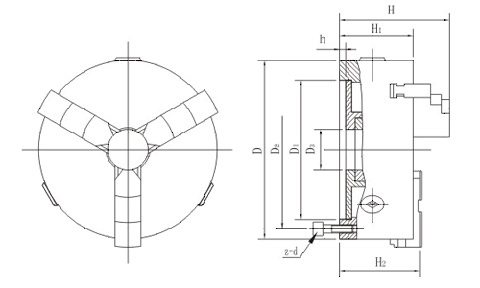

| 規格/型式 | D1 | D2 | D3 | H | H1 | H2 | h | z-d |
| 7100-0001П | 55 | 66 | 16 | 66 | 50 | - | 3. 5 | 3-M6 |
| 7100-0002П | 72 | 84 | 22 | 74. 5 | 55 | - | 3. 5 | 3-M8 |
| 7100-0003П | 95 | 108 | 30 | 85 | 58 | - | 4 | 3-M8 |
| 7100-0005П | 130 | 142 | 40 | 95 | 65 | - | 5 | 3-M8 |
| 7100-0007П | 165 | 180 | 65 | 109 | 75 | - | 5 | 3-M10 |
| 7100-0009П | 206 | 226 | 80 | 120 | 80 | - | 5 | 3-M12 |
| 7100-0011П | 260 | 285 | 100 | 142. 5 | 90 | - | 6 | 3-M16 |
| 7100-0015П | 340 | 368 | 130 | 155. 5 | 100 | - | 6 | 3-M16 |
| 7100-0017П | 440 | 465 | 200 | 176 | 115 | - | 6 | 6-M16 |
