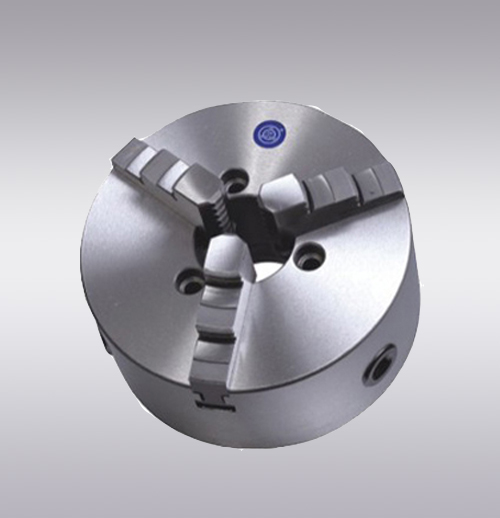

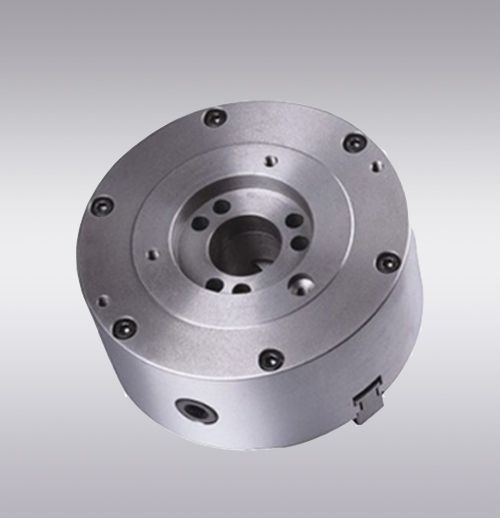

三爪自定心卡盤A2型
適用范圍K11系列短錐三爪自定心卡盤采用短圓錐孔定位,定位精度高,拆裝快 捷、方便、可靠。按其與機(jī)床主軸端部連接型式分為A型(穿通螺釘連接)、C型(拔盤、螺栓鎖緊連接)、D型(拉桿、凸輪鎖緊連接)三種型式。
產(chǎn)品詳情“更多特殊定制需求,請聯(lián)系我們”

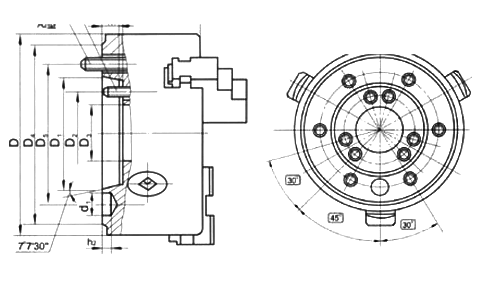

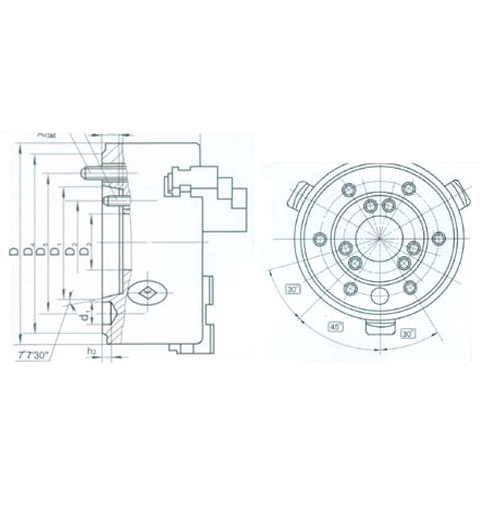

規(guī)格/型式 | D | D1 | D2 | D3 | D4 | H1 | h | h1 | h2 | d1 | z-d |
K11200/A24、K11200A/A24 | 200 | 63.513 | 82.6 | 60 | 108 | 88 | - | 10 | 6.5 | 14.7 | 3-M10 |
K11320/A26、K11320A/A26 | 320 | 106.375 | 133.4 | 100 | 165 | 112 | 16 | 13 | 6.5 | 19.5 | 6-M12 |
K11380/A28、K11380A A28 | 380 | 139.719 | 171.4 | 130 | 210 | 122 | 18 | 14 | 8 | 24.2 | 6-M16 |
K11400/A28、K11400A/A28 | 400 | 139.719 | 171.4 | 130 | 210 | 122 | 18 | 14 | 8 | 24.2 | 6-M16 |
K11500A/A211 | 500 | 196.869 | 235 | 190 | 280 | 135 | 20 | 16 | 10 | 29.4 | 6-M20 |
K11630A/A211 | 630 | 196.869 | 235 | 190 | 280 | 160 | 20 | 16 | 10 | 29.4 | 6-M20 |
K11630A/A215 | 630 | 285.775 | 330.2 | 200 | 380 | 160 | 21 | 17 | 10 | 35.7 | 6-M24 |
K11800A/A215 | 800 | 285.775 | 330.2 | 280 | 380 | 186 | 21 | 17 | 10 | 35.7 | 6-M24 |
K11800A/A220 | 800 | 412.775 | 463.6 | 385 | 520 | 186 | 23 | 19 | 10 | 42.1 | 6-M24 |
K111000A/A215 | 1000 | 285.775 | 330.2 | 280 | 380 | 208 | 21 | 17 | 10 | 35.7 | 6-M24 |
K111000A/A220 | 1000 | 412.775 | 463.6 | 400 | 520 | 208 | 23 | 19 | 10 | 42.1 | 6-M24 |
